08 June 2025
IRM du Rachis
14/06/25 11:14
SEQUENCES
T1 AXIAL + SAG anatomie générale
masses
moelle osseuse
T2 AXIAL + SAG inflammation
hernies discales oedèmes
STIR ou T2 FS AXIAL + SAG oedème osseux (ex: spondyloarthrites)
Dixon moelle osseuse
pathologies sacro-iliaques.
C+ infection GARDER LE MEME FOV (soustraction)
tumeur
SÉQUENCES SPÉCIFIQUES 3D
séquences dynamique (étude du mouvement)
séquences angiographiques (Vx)
T1 AXIAL + SAG anatomie générale
masses
moelle osseuse
T2 AXIAL + SAG inflammation
hernies discales oedèmes
STIR ou T2 FS AXIAL + SAG oedème osseux (ex: spondyloarthrites)
Dixon moelle osseuse
pathologies sacro-iliaques.
C+ infection GARDER LE MEME FOV (soustraction)
tumeur
SÉQUENCES SPÉCIFIQUES 3D
séquences dynamique (étude du mouvement)
séquences angiographiques (Vx)
Entéro-IRM
14/06/25 11:07
Exploration du grêle
=>maladies inflammatoires chroniques (Crohn: diagnostic / suivi topo et activité)
=>Autres maladies inflammatoires chroniques
=> Lésions (sténoses, fistules, abcès, tumeur,…)
=>cause d'une hémorragie digestive
1. opacification PO grêle
2. opacification IV améliore la visualisation des parois dig.
=>maladies inflammatoires chroniques (Crohn: diagnostic / suivi topo et activité)
=>Autres maladies inflammatoires chroniques
=> Lésions (sténoses, fistules, abcès, tumeur,…)
=>cause d'une hémorragie digestive
1. opacification PO grêle
2. opacification IV améliore la visualisation des parois dig.
Intérêt Séquence DIXON
14/06/25 08:30
Permet de séparer et quantifier les signaux de graisse et d'eau dans une seule séquence IRM.
Intérêt en imagerie musculo-squelettique et abdominale
Utilise la différence de décalage chimique entre les protons de l'eau et de la graisse(précession à fréquences légèrement différentes).
ACQUISITIONS 1. où l'eau et la graisse sont en phase (alignées) =>les deux signaux s'additionnent
2. où l'eau et la graisse sont hors phase (opposées) => les deux signaux s'annulent
=> séparation des signaux de graisse et d'eau
POST-TRAITEMENT :
1. Image en phase : Σ graisse + d'eau
2. Image hors phase : ≠ graisse - eau
3. Image de la graisse uniquement : Calculée image en phase - image hors phase
4. Image d'eau uniquement : Calculée images en phase + hors phase

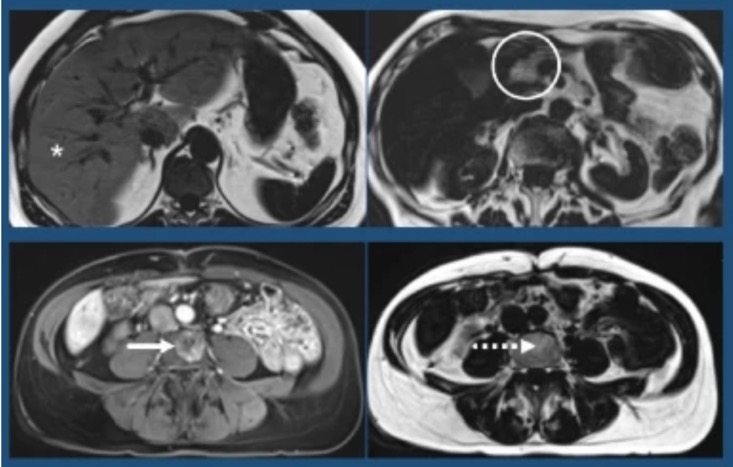

astérisque: stéatose hépatique diffuse
cercle: infiltration graisseuse dans la tête pancréatique
flèche solide: hémangiome vertebral bénin
flèche pointillée: graisse hyperintense similaire à la moelle adjacente
AVANTAGES DE LA MÉTHODE DIXON DANS L'IRM :
1. Suppression uniforme des graisses (cohérente et homogène)
2. Imagerie quantitative des graisses et de l'eau : dans les tissus
3. Acquisition unique fournissant graisse et graisse supprimée
Robuste aux inhomogénéités des champs magnétiques (≠ FS)
Applications musculo-squelettiques : évaluer la moelle osseuse et les tissus mous
Potentiel de quantification du fer :quantifier la teneur en fer
SIEMENS
- Dixon 3D VIBE avec suppression des graisses
- CAIPIRINHA (Aera, Skyra, Avanto, Verio et ESSENZA) réduit temps d'apnée
Intérêt en imagerie musculo-squelettique et abdominale
Utilise la différence de décalage chimique entre les protons de l'eau et de la graisse(précession à fréquences légèrement différentes).
ACQUISITIONS 1. où l'eau et la graisse sont en phase (alignées) =>les deux signaux s'additionnent
2. où l'eau et la graisse sont hors phase (opposées) => les deux signaux s'annulent
=> séparation des signaux de graisse et d'eau
POST-TRAITEMENT :
1. Image en phase : Σ graisse + d'eau
2. Image hors phase : ≠ graisse - eau
3. Image de la graisse uniquement : Calculée image en phase - image hors phase
4. Image d'eau uniquement : Calculée images en phase + hors phase
astérisque: stéatose hépatique diffuse
cercle: infiltration graisseuse dans la tête pancréatique
flèche solide: hémangiome vertebral bénin
flèche pointillée: graisse hyperintense similaire à la moelle adjacente
AVANTAGES DE LA MÉTHODE DIXON DANS L'IRM :
1. Suppression uniforme des graisses (cohérente et homogène)
2. Imagerie quantitative des graisses et de l'eau : dans les tissus
3. Acquisition unique fournissant graisse et graisse supprimée
Robuste aux inhomogénéités des champs magnétiques (≠ FS)
Applications musculo-squelettiques : évaluer la moelle osseuse et les tissus mous
Potentiel de quantification du fer :quantifier la teneur en fer
SIEMENS
- Dixon 3D VIBE avec suppression des graisses
- CAIPIRINHA (Aera, Skyra, Avanto, Verio et ESSENZA) réduit temps d'apnée
Intérêt MPR T1
14/06/25 08:05
SB très blanche
=> différenciation
=> épaisseur manteau
=> trouble de migration
___________________________________________________________________
=> différenciation
=> épaisseur manteau
=> trouble de migration
___________________________________________________________________

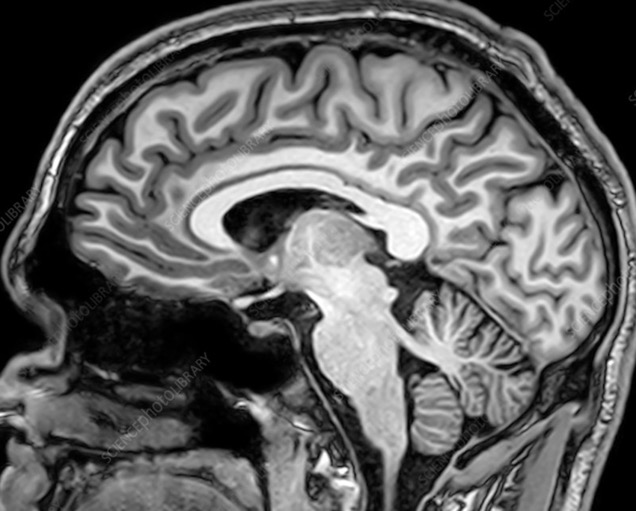

Intérêt de la mediosagit T1
14/06/25 08:01
2. Hamartome ethmoïde 3.HP-EP
4. vermis / cervelet (Chiari; dandy-walker?) /TC
5. V3-V4
6. Tuber cinereum
___________________________________________________________________

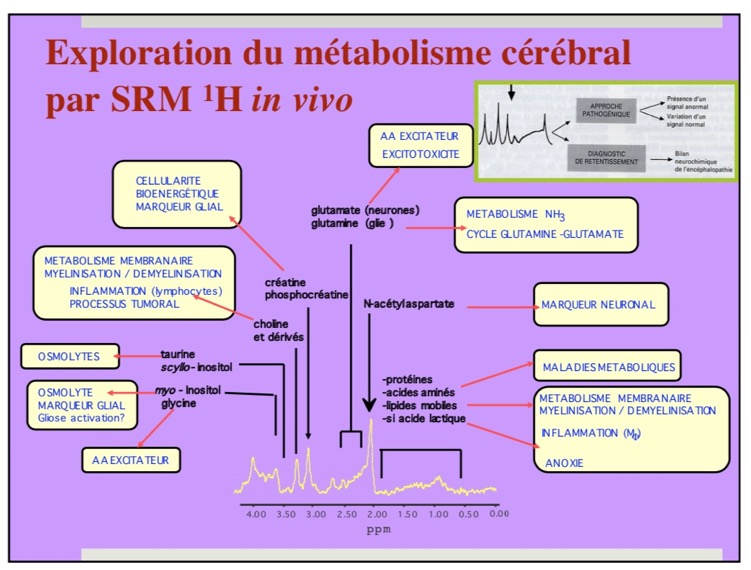

Spectro MRI
08/06/25 09:20
BOX SPECTRO
- lobe temporal et NGC
___________________________________________________________________
- lobe temporal et NGC
